مقاومت حلقوی لوله کاروگیت : بررسی استاندارد SN4، SN8 و SN16

تصور کنید چند ماه پس از اتمام یک پروژه زیرساختی بزرگ، گزارشی می رسد که بخش هایی از لوله های مدفون تحت فشار خاک یا ترافیک، دچار تغییر شکل (Ovalization) و نشت شده‌اند. ریشه مشکل در 90 درصد موارد، بی توجهی به یک عامل فنی حیاتی یعنی مقاومت حلقوی لوله کاروگیت می باشد. بسیاری از پیمانکاران تازه‌ کار، تنها بر اساس قطر و قیمت لوله‌ها تصمیم می‌گیرند. اما مهندسان با تجربه می‌دانند که در پروژه های لوله‌ های مدفون، مهم‌ترین چالش، مقاومت در برابر فشارهای عمودی است. مقاومت حلقوی یا Ring Stiffness صرفاً یک اصطلاح فنی روی کاتالوگ نیست؛ بلکه بیمه‌ای است که پروژه شما را در برابر فشارهای دائمی خاک، بار ترافیکی و تنش‌های غیرمنتظره زمینی محافظت کند. در این راهنمای جامع و فنی به استانداردها خواهیم پرداخت، معنای واقعی اعداد SN4،SN8،SN16 را توضیح می‌دهیم و به شما کمک می کنیم که چگونه لوله‌ای انتخاب کنید که نه تنها پروژه را اجرا کند، بلکه عمر آن را تضمین نماید.

مقاومت حلقوی لوله کاروگیت دقیقا چیست؟

به زبان ساده مقاومت حلقوی (Ring Stiffness) به میزان توانایی یک لوله در برابر فشار های عمودی خارجی وارد بر دیواره آن گفته می شود. هر چه مقاومت حلقوی بیشتر باشد، لوله در برابر فشار خاک، وزن خودروها و نشست زمین دیرتر تغییر شکل می‌دهد. در استاندارد ISO 9969 یا ISIRI 9116، مقاومت حلقوی با نماد SN شناخته می‌شود و معمولاً بر حسب کیلو‌ نیوتن بر متر مربع (kN/m²) نشان داده می‌شود.

به گفته سایت: sorplastik

The term “SN” is an abbreviation of “Stiffness Number,” which expresses the rigidity degree of pipes under environmental loads. As the SN value increases, the pipe’s resistance to external pressure increases.

ترجمه:

اصطلاح “SN” مخفف “عدد سختی” است که میزان استحکام لوله‌ ها را تحت بارهای محیطی بیان می‌کند. با افزایش مقدار SN، مقاومت لوله در برابر فشار خارجی افزایش می‌یابد.

SN4: دارای سختی 4 کیلونیوتن بر متر مربع است. مناسب برای مناطقی با پوشش خاک کم چگالی و بدون بار ترافیکی.

SN8: دارای سختی 8 کیلونیوتن بر متر مربع است. در ترافیک بالا، فشار خاک یا شرایط زمین چالش برانگیز ترجیح داده می‌شود.

چرا مقاومت حلقوی برای لوله‌های انعطاف‌پذیر مهم است؟

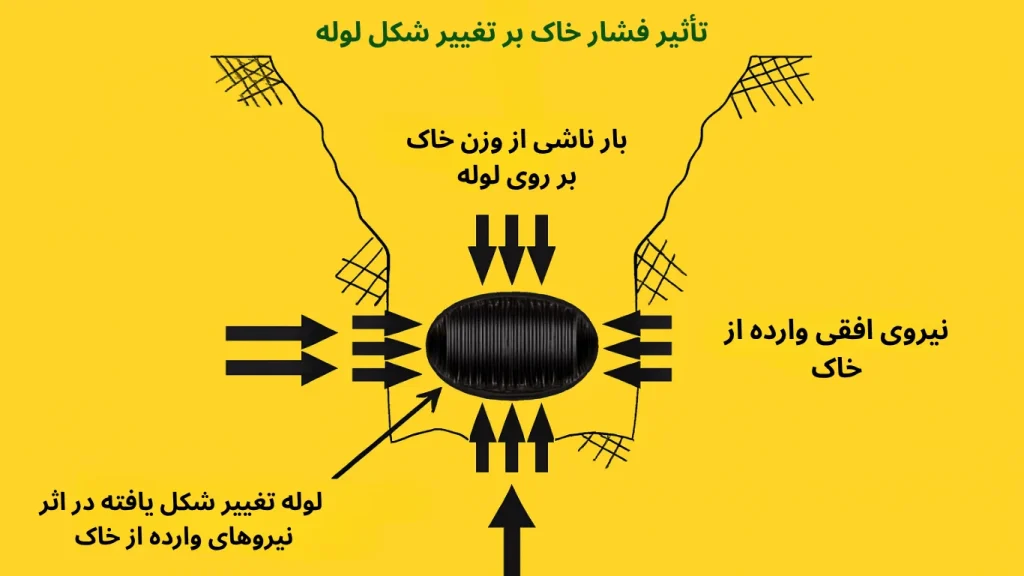

لوله‌های کاروگیت (موج‌دار)، برخلاف لوله‌های صلب (مانند بتنی یا فولادی)، لوله های انعطاف پذیر محسوب می شوند. این یک مزیت بزرگ است اما به شرطی که درست درک شود.

• لوله‌های صلب: خودشان به‌تنهایی  فشار بار را تحمل می‌کنند.
• لوله‌های انعطاف‌پذیر (کاروگیت): بار وارد شده را مستقیما تحمل نمی کنند، بلکه آن را به خاک فشرده شده اطراف منتقل می کنند.

اینجاست که مقاومت حلقوی وارد می شود. لوله باید آنقدر «سفت» باشد که در حین نصب و پس از آن، تا زمان فشرده‌ سازی کامل خاک اطراف، شکل خود را حفظ کند.

نکته: « در مهندسی ژئوتکنیک، لوله کاروگیت را به عنوان بخشی از یک سیستم “خاک-لوله” (Soil-Pipe Interaction) در نظر می گیرند. مقاومت حلقوی، ضامن این تعامل موفق است.»

استانداردهای بین‌المللی و ایرانی مرتبط

1. استانداردهای بین المللی

• (ISO 9969): روش آزمون مقاومت حلقوی لوله‌های ترموپلاستیک را مشخص می‌کند.
• (EN 13476): برای لوله‌های دوجداره کاروگیت پلی‌اتیلن الزامات کنترل کیفیت دارد.

2. استاندارد های ایران

• (ISIRI 9116): در ایران نیز از معیارهایی مانند حداقل مقاومت حلقوی لوله کاروگیت به مقدار  SN = 31.5 kN/m²  استفاده می‌شود.

به عنوان مثال:

« لوله پلی اتیلن کاروگیت فاضلابی با ابعاد 200 میلی متر دارای مقاومت حلقوی برابر با با ۳۱٫۵ کیلو نیوتن بر متر مربع است.»

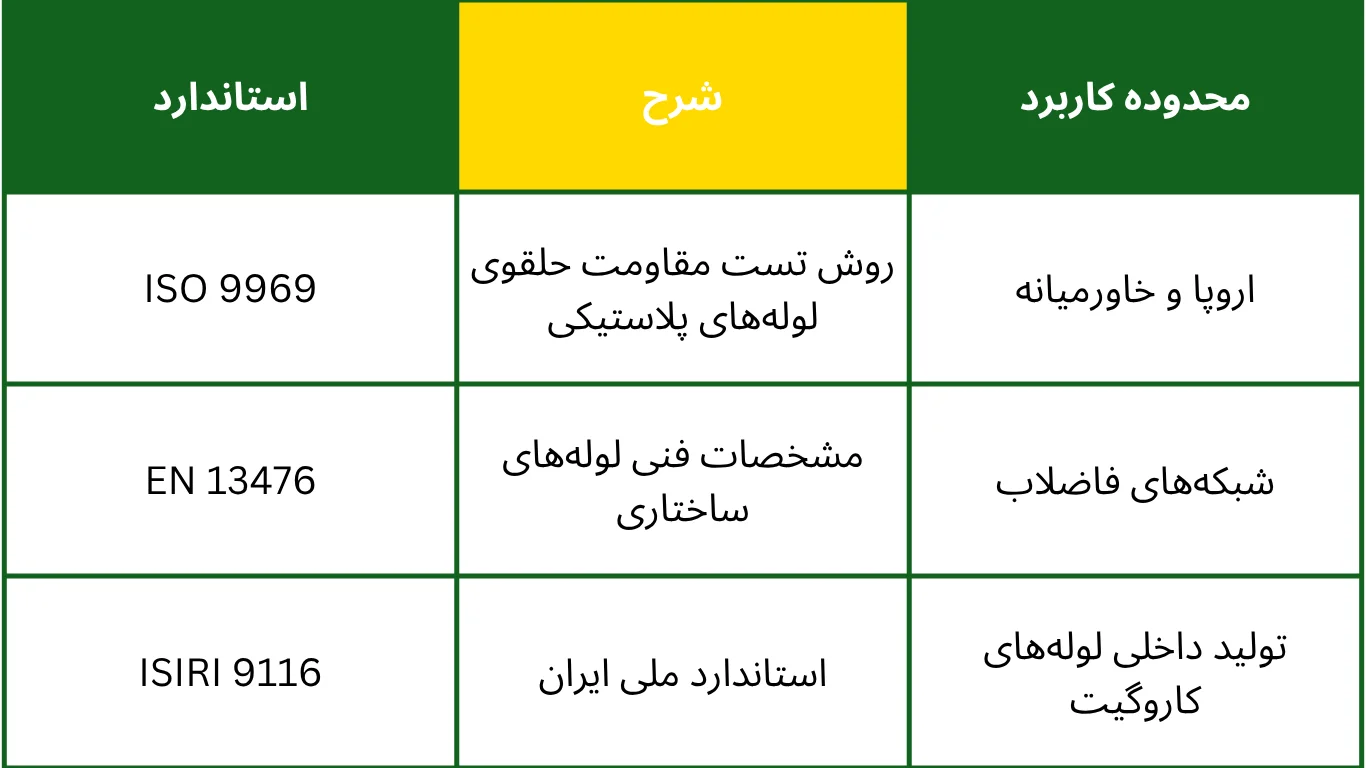

3. جدول مقایسه استانداردها

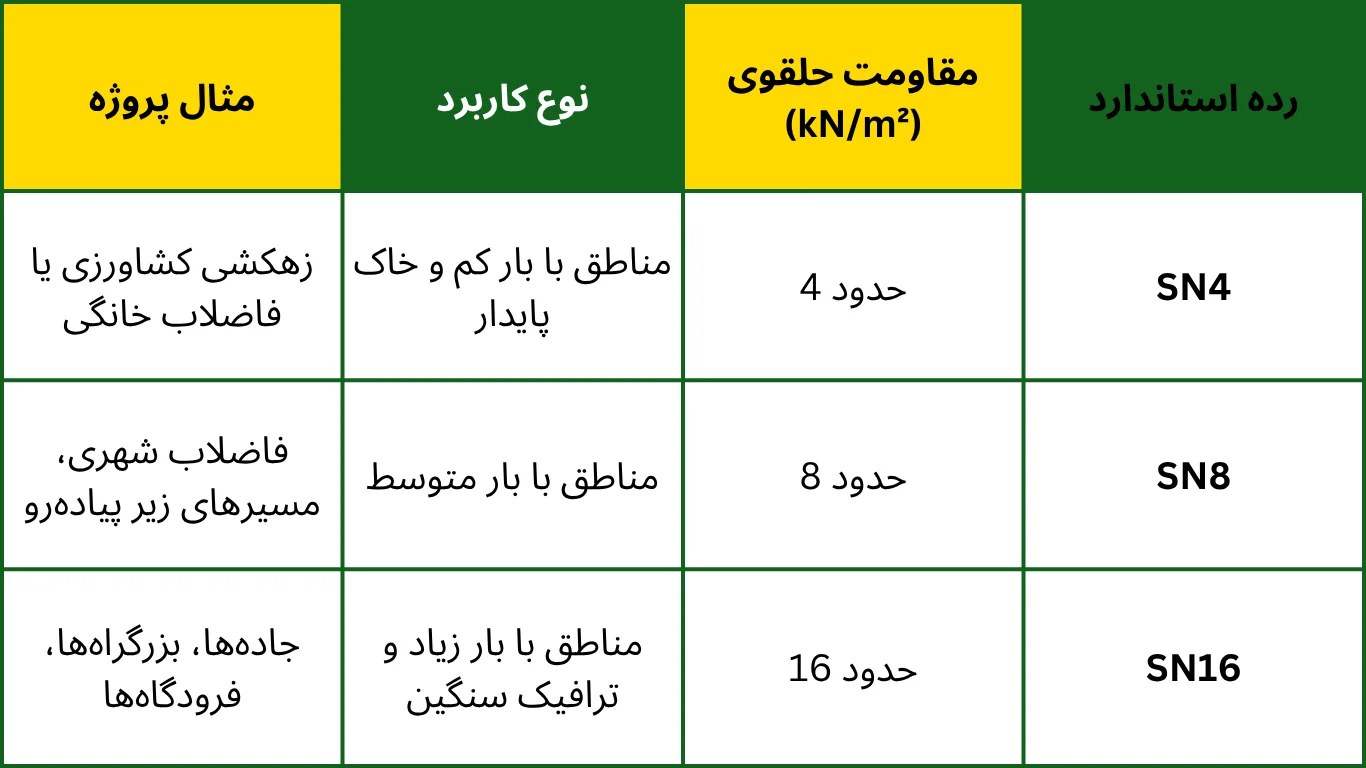

رمزگشایی استانداردهای مقاومت حلقوی لوله های کاروگیت

کلاس های مقاومت حلقوی در سه رده اصلی عرضه می شوند:

  (16 kN/m²) SN4 لوله کاروگیت

 معادل مقاومت حلقوی 4 کیلو نیوتن بر متر مربع است که در بسیاری از استانداردهای قدیمی‌ تر معادل ۱۶ کیلو نیوتن در نظر گرفته می‌شد. این کلاس، حداقل مقاومت حلقوی برای اجراهای دفنی سبک را ارائه می کند.

کاربرد: در مکان هایی با بار ترافیکی صفر یا بسیار کم و عمق دفن کم.

مثال ها: زهکشی زمین های کشاورزی، پروژه های فضای سبز، پارک ها، انتقال آب‌های سطحی در باغ‌ ها و ویلا ها، یا به عنوان غلاف کابل در پیاده‌رو ها.

(31.5 kN/m²) SN8 لوله کاروگیت

این کلاس، محبوب‌ترین، پراستفاده‌ترین و به عنوان استاندارد طلایی در اکثر پروژه‌های زیرساختی است.

• کاربرد: در تمام پروژه‌هایی که با بار ترافیکی یا عمق دفن زیاد سروکار دارند به کاربرده می شود.
• مثال‌ها: شبکه‌های جمع‌آوری فاضلاب شهری و صنعتی، زهکشی در زیر جاده‌های اصلی و اتوبان‌ ها، خطوط انتقال آب در عمق زیاد، و هر مکانی که ایمنی و طول عمر، اولویت اول باشد.
• واقعیت: مقاومت حلقوی  (SN8) تعادل کاملی بین انعطاف‌پذیری، مقاومت و هزینه ایجاد می‌کند.

(63 kN/m²) SN16 لوله کاروگیت

در پروژه های خیلی خاص که عمق دفن بسیار زیاد است (بیش از ۸ تا ۱۰ متر) یا بارهای ترافیکی فوق سنگین (مثل زیر باند فرودگاه یا خطوط راه‌ آهن) وجود دارد، از کلاس‌های بالاتر مانند SN16 استفاده می‌شود.

به گفته سایت: sorplastik

Factors such as the soil characteristics of the environment where corrugated pipes will be used, traffic load, installation depth, and groundwater level are important in selecting the SN value. SN4 Usage Areas: Garden and park irrigation lines, Rainwater drainage, Cable passage, Projects under light loads. SN8 Usage Areas: Roads, highways, airports Port areas, industrial facilities, High traffic areas ,Systems with high soil cover.

تفاوت مقاومت حلقوی با فشار حلقوی

گاهی این دو عبارت به صورت اشتباه به جای هم استفاده می‌شوند.

• مقاومت حلقوی (Ring Stiffness): به مقدار تحمل لوله در برابر فشار خارجی (خاک، ترافیک) گفته می شود.

• فشار حلقوی (Ring Pressure): توان تحمل فشار داخلی سیال داخل لوله را فشار حلقوی می گویند.

  نتیجه: لوله‌ای ممکن است مقاومت حلقوی بالایی داشته باشد اما برای انتقال سیال پرفشار مناسب نباشد.

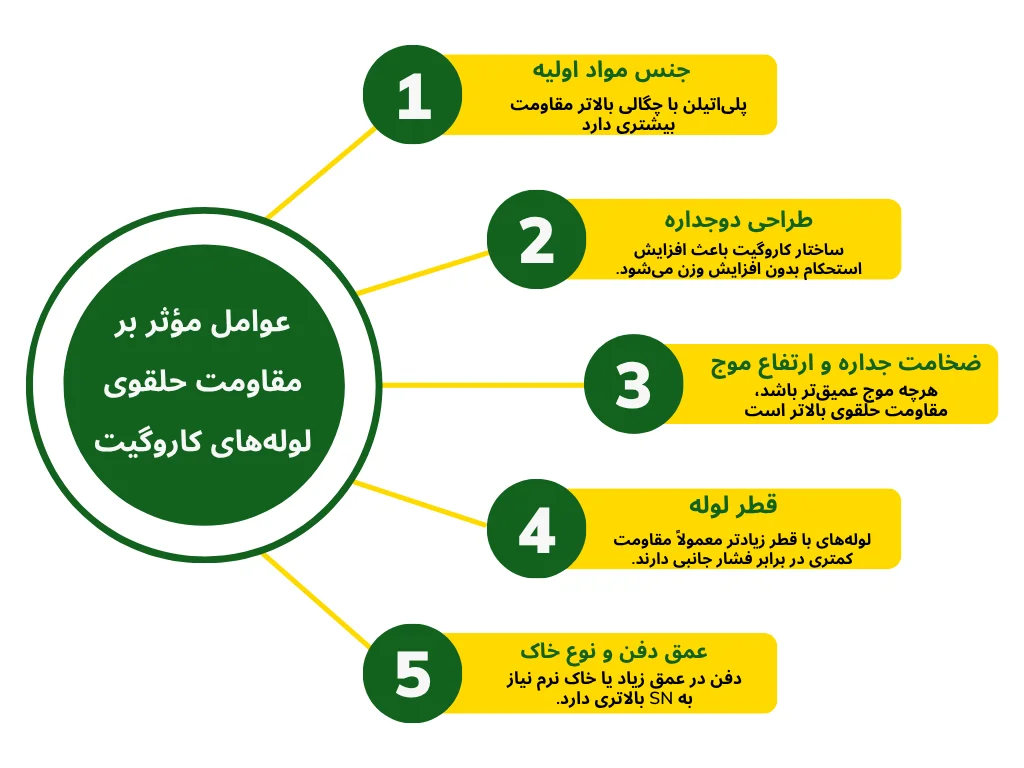

عوامل مؤثر بر مقاومت حلقوی لوله‌های کاروگیت

• جنس مواد اولیه (PE80، PE100): پلی‌اتیلن با چگالی بالاتر مقاومت بیشتری دارد.
• طراحی دوجداره (داخلی صاف – خارجی موج‌دار): ساختار کاروگیت باعث افزایش استحکام بدون افزایش وزن می‌شود.
• ضخامت جداره و ارتفاع موج: هرچه موج عمیق‌تر باشد، مقاومت حلقوی بالاتر است.
• قطر لوله: لوله‌های با قطر زیادتر معمولاً مقاومت کمتری در برابر فشار جانبی دارند.
• عمق دفن و نوع خاک: دفن در عمق زیاد یا خاک نرم نیاز به SN بالاتری دارد.

پشت صحنه تولید: آزمون مقاومت حلقوی چگونه انجام می‌شود؟

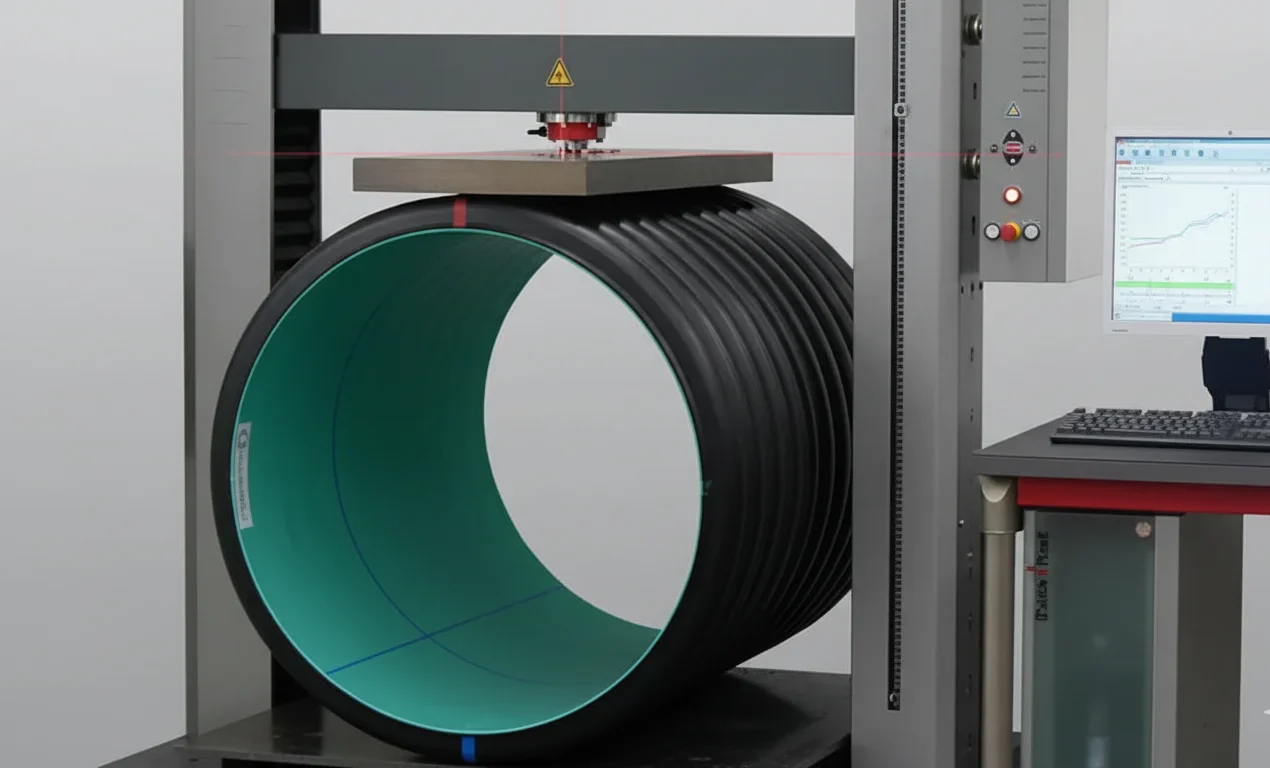

در کارخانه‌های معتبر تولیدکننده لوله کاروگیت، تست مقاومت حلقوی با دستگاه Ring Stiffness Tester انجام می شود. در این آزمایش بخشی از لوله بین دو صفحه فشرده می شود تا مقدار نیروی لازم برای ایجاد 3٪ تغییر شکل محاسبه گردد.



فرآیند تست:

1. برش نمونه: یک قطعه از لوله با طول مشخص بریده می‌شود.
2. قرارگیری در دستگاه: نمونه به صورت افقی بین دو صفحه صاف و موازی در دستگاه تست فشار (Stiffness Tester) قرار می‌گیرد.
3. اعمال فشار: دستگاه شروع به اعمال نیروی فشاری عمودی با سرعت ثابت می‌کند تا تغییر شکل به 3% برسد.
4. اندازه‌گیری: سنسورها به طور مداوم و منظم میزان نیروی اعمال شده (F) و میزان تغییر شکل عمودی (Deflection) لوله را ثبت می‌کنند.

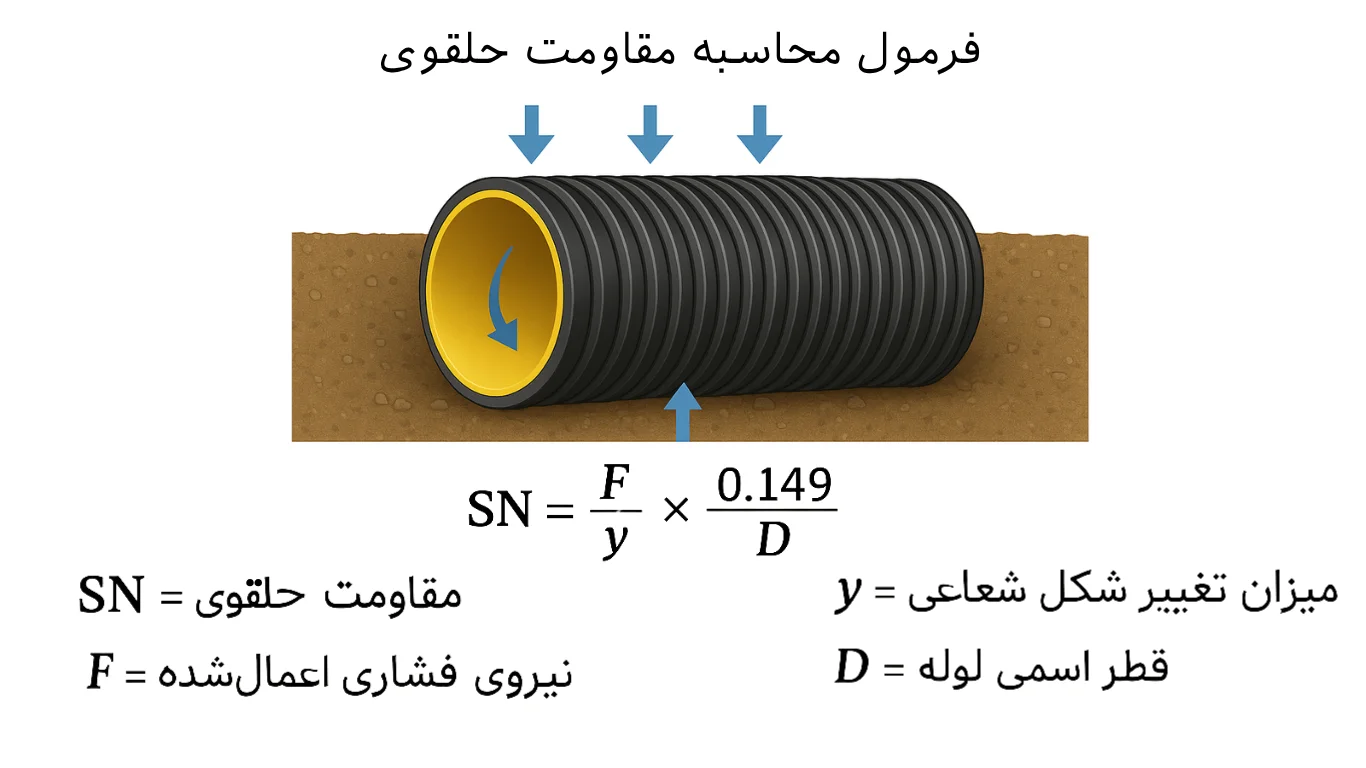

5. محاسبه: مقاومت حلقوی (SN) بر اساس فرمولی محاسبه می‌شود که میزان نیروی مورد نیاز برای ایجاد ۳ درصد تغییر شکل در قطر لوله را اندازه‌گیری می‌کند.

• چرا ۳ درصد؟ این عدد به عنوان یک استاندارد صنعتی پذیرفته شده است که نشان‌ دهنده مرز تغییر شکل ایمن و قابل برگشت برای لوله‌ های انعطاف‌پذیر است.

به گفته سایت: trenchlesspedia

This test requires a section of the pipe to be tested to be cut into a test length. The length of the pipe section depends on the nominal diameter (ND) of the pipe. Pipes with diameter up to 1500 mm are tested in lengths of 300 mm. The pipe section is placed between two flat platens and subjected to a force to deflect the pipe by three percent of its diameter and the slowly allowed to relax for two minutes. The force is applied again at this point and pressed again to 27 mm at a rotation of 120 degrees and allowed to relax again. The pipe is deflected again at 240 degrees rotation and the deflection is noted.Once the test is performed at the three rotations, the average of the force and deflection are averaged to determine the ring stiffness.

ترجمه:

این آزمایش مستلزم آن است که بخشی از لوله مورد آزمایش به طول مورد آزمایش برش داده شود. طول قطعه لوله به قطر اسمی (ND) لوله بستگی دارد. لوله‌هایی با قطر تا ۱۵۰۰ میلی‌متر در طول‌های ۳۰۰ میلی‌متر آزمایش می‌شوند. قطعه لوله بین دو صفحه تخت قرار داده شده و تحت نیرویی قرار می‌گیرد تا لوله به اندازه سه درصد قطرش منحرف شود و به آرامی به مدت دو دقیقه رها می‌شود. نیرو دوباره در این نقطه اعمال می‌شود و دوباره با چرخش ۱۲۰ درجه تا ۲۷ میلی‌متر فشرده می‌شود و دوباره رها می‌شود. لوله دوباره با چرخش ۲۴۰ درجه منحرف می‌شود و انحراف ثبت می‌شود. پس از انجام آزمایش در سه چرخش، میانگین نیرو و انحراف برای تعیین سختی حلقه محاسبه می‌شود.

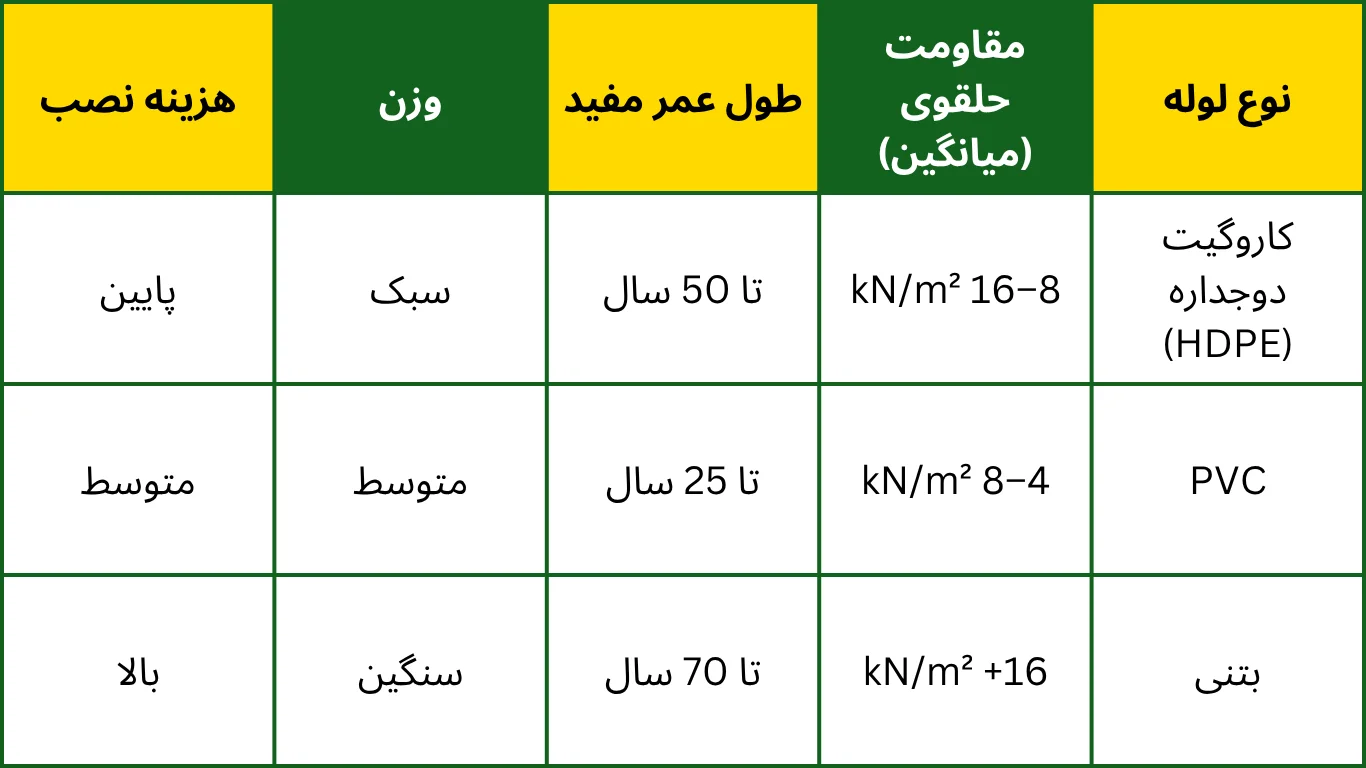

بررسی و مقایسه مقاومت حلقوی با لوله‌های دیگر

پروژه شما به کدام مقاومت حلقوی نیاز دارد؟

انتخاب مقاومت حلقوی مناسب، یک معادله چند متغیره است. فاکتورهای زیر باید حتما مورد بررسی قرار بگیرند:

فاکتور 1: بار مرده (Dead Load) – عمق دفن و نوع خاک

بار مرده، فشار دائمی است که از وزن خاک بالای لوله ناشی می‌شود و نقش مهمی در طراحی دارد.

• عمق دفن (Burial Depth): هر چقدر لوله در عمق بیشتری دفن شود، وزن خاک روی آن نیز بیشتر است.
• عمق زیاد (بیش از ۴ متر): بار خاک به فاکتور اصلی تبدیل می‌شود. در این حالت، مقاومت حلقوی SN8 یا حتی بالاتر ضروری است.
• نوع خاک (Soil Type): وزن خاک‌ها متفاوت است. خاک رس مرطوب (اشباع) بسیار سنگین‌ تر از شن خشک شده می باشد.

فاکتور 2: بار زنده (Live Load) – ترافیک

بار زنده شامل فشار موقتی و دینامیکی است که از عبور وسایل نقلیه ناشی می‌شود.

• بدون ترافیک:  در مسیر هایی که عبور خودرو وجود ندارد، SN4 (۱۶ کیلو نیوتن) معمولاً کافی است.
• ترافیک سبک (پارکینگ سواری): اینجا مرز ریسک است. توصیه اکید مهندسی، استفاده از SN8 (۳۱.۵ کیلونیوتن) برای حفظ حاشیه ایمنی است.
• ترافیک سنگین (اتوبان‌ها، مناطق صنعتی): انتخاب فقط و فقط SN8 یا بالاتر مجاز است. فشارهای لحظه ای ناشی از ترمز یا شتاب کامیون‌ها می‌تواند بسیار بالا باشد.

فاکتور 3: بستر و نصب (Installation & Bedding) – فاکتور نادیده گرفته شده

این فاکتور آنقدر مهم است که می‌تواند تمام محاسبات دیگر را بی‌اثر کند.

نکته کلیدی: یک لوله SN8 (۳۱.۵) که بد نصب شود، عملکردی ضعیف‌تر از یک لوله SN4 (۱۶) خواهد داشت که عالی نصب شده است.

لوله‌های کاروگیت بار را به خاک منتقل می‌کنند. اگر خاک اطراف لوله (Backfill) به درستی فشرده (Compacted) نشود یا از مصالح نامناسب پر شود، لوله بدون تکیه گاه باقی مانده و به تنهایی زیر فشار تغییر شکل می‌دهد.

توصیه اجرایی: همیشه از مصالح دانه‌بندی شده مانند شن یا مخلوط شن و ماسه برای بستر و اطراف لوله استفاده کنید و تراکم خاک باید حداقل ۹۵٪ باشد و طبق دستورالعمل‌های مهندسی اجرا کنید.

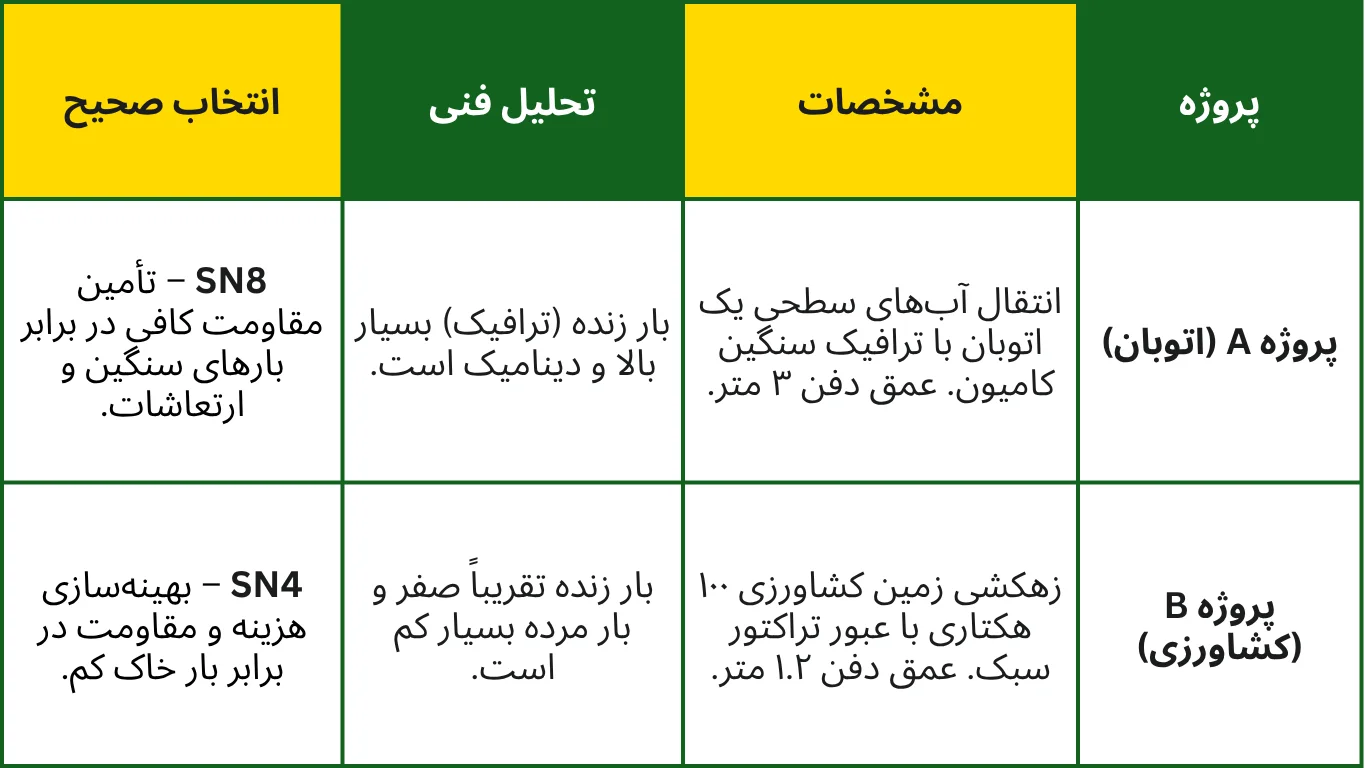

مطالعه موردی: دو پروژه، دو انتخاب متفاوت

اشتباهات رایج هنگام بررسی مقاومت حلقوی لوله کاروگیت

• اعتماد به عدد مقاومت حلقوی SN بدون گواهی تست معتبر.

• مقایسه SN لوله‌ های با قطر مختلف بدون توجه به شرایط نصب و راه اندازی.

• نادیده گرفتن نوع خاک و عمق دفن.

• خرید از تولیدکنندگان غیرمعتبر که از مواد بازیافتی بی‌ کیفیت برای تولید لوله های کاروگیت استفاده می‌ کنند.

سوالات متدوال درباره مقاومت حلقوی لوله های کاروگیت

1.مقاومت حلقوی SN8 یعنی چه؟

یعنی لوله می‌تواند فشار خارجی تا ۸ کیلو‌ نیوتن بر متر مربع را بدون تغییر شکل تحمل کند.

2. آیا لوله با SN بالاتر همیشه بهتر است؟

نه لزوماً. انتخاب باید متناسب با عمق دفن و نوع خاک باشد. SN بالاتر به معنای وزن و هزینه بیشتر است.

3. چطور SN لوله را تشخیص دهیم؟

کلاس مقاومت حلقوی معمولاً روی بدنه لوله حک می‌شود یا در برگه فنی (Data Sheet) درج شده است.

4. چه استانداردی برای تست SN معتبر است؟

استاندارد ISO 9969 به‌عنوان مرجع جهانی تست مقاومت حلقوی شناخته می‌شود.

5. آیا مقاومت حلقوی در طول زمان کاهش می‌یابد؟

اگر از پلی‌ اتیلن باکیفیت و پایدار در برابر UV و اکسیداسیون استفاده شود، خیر.

جمع بندی

در نهایت باید بدانیم که مقاومت حلقوی (Ring Stiffness) صرفاً فقط یک عدد روی کاتالوگ نیست، بلکه فاکتور اصلی دوام، ایمنی و عملکرد واقعی لوله در پروژه‌های دفنی است. اگرچه عوامل زیادی مانند قطر لوله، نوع خاک و عمق دفن در طراحی مؤثرند، اما در عمل، مقاومت حلقوی است که مشخص می‌کند لوله تا چه اندازه می‌تواند در فشارهای ترکیبی خاک و ترافیک را تاب بیاورد.

🔹 لوله‌هایی با مقاومت SN4 برای کاربردهای سبک و کم‌عمق مناسب‌اند.
🔹 SN8 گزینه‌ای استاندارد و ایمن برای اغلب پروژه‌های شهری و صنعتی است.
🔹 SN16 برای پروژه‌های خاص با عمق زیاد یا بار بسیار سنگین توصیه می‌شود.

در انتخاب لوله مناسب، باید همواره بین سه عامل مهم نوع خاک، عمق دفن و میزان بار ترافیکی تعادل ایجاد شود. همچنین، حتی بهترین لوله با بالاترین SN هم اگر به‌درستی نصب نشود، کارایی نخواهد داشت.
